水、乳自動裝盒機
設備工作原理:連機皮帶連接灌裝機→理瓶機構自動倒入同步帶→同步輸送至取瓶工位→内襯同步取下并準備好→取瓶機械手自動同步取瓶放入内襯中→裝好瓶子的内襯同步輸送至折疊工位→折疊好的内襯同步輸送至進盒工位→吸盒機構同步吸下并準備好→裝好盒的紙盒輸送至插舌工位→成品輸出。
裝盒機
産品描述

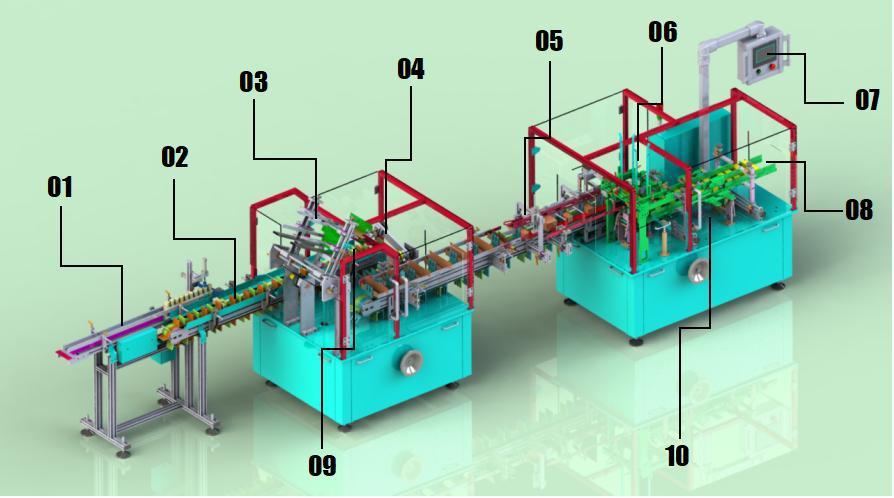

介紹說明 |
|||
01 |
連線裝置 |
06 |
紙盒儲料倉 |
02 |
理瓶同步帶 |
07 |
操作屏 |
03 |
内襯儲料倉 |
08 |
成品出口 |
04 |
取瓶機械手 |
09 |
吸内襯機械手 |
05 |
内襯折疊機構 |
10 |
自動裝盒機 |
設備工作原理:連機皮帶連接灌裝機→理瓶機構自動倒入同步帶→同步輸送至取瓶工位→内襯同步取下并準備好→取瓶機械手自動同步取瓶放入内襯中→裝好瓶子的内襯同步輸送至折疊工位→折疊好的内襯同步輸送至進盒工位→吸盒機構同步吸下并準備好→裝好盒的紙盒輸送至插舌工位→成品輸出。
用途與特征:
變頻調速,采用PLC全自動控制系統。
采用人機界面操作系統,自動顯示裝盒速度、累計産量等性能參數,并顯示故障原因和操作保養方法。
在同台設備中規定範圍内可實現多規格的調整使用。
手動和自動的功能切換。
可與灌裝機連線使用。
易操作,易維修箱體四面門闆可打開。
具有自動分料同步進料功能。
具有停機故障分流功能。
自帶真空氣源供吸盒、吸料使用。
1.該機廣泛應用于化妝品行業的水乳的自動裝盒,也适用于類似該物料形狀的自動裝盒。
2.整機凸輪傳動機型,穩定性好,規定範圍内的尺寸可任意調節。
3.采用旋轉編碼器與主機同步控制,屏上輕松可調任意參數及執行動作。
随着化妝品/藥品行業的發展各種産品不斷增多,對産品的包裝的要求也趨于多樣化,促使裝盒機受到各類企業的青睐,越來越多生産廠家選擇自動裝盒機提升生産效率,提高包裝檔次。
本機優勢:
1.采用凸輪傳動運轉平穩,送盒傳動升級爲平面凸輪不易跑位(多數廠家使用圓柱凸輪易跑位);
2.此設備占地面積小,主機尺寸僅爲1.5M*0.95M,易保養維修;
3.送盒采用直線導軌、插舌采用直線導軌、推料采用直線導軌運行平穩無間隙;
4.采用石墨含油軸承,具有自潤滑壽命長的特點;
5.設備四面箱體均可打開,箱體内檢修維護非常方便;
6.可根據客戶現場情況定制連線方案,使整條線合理美觀;
7.本設備常規機型可包裝的紙盒寬度達到80mm左右
8.每分鍾可包裝50盒以上。
9.所有接觸産品部位均爲304不鏽鋼材質,并且做鏡面抛光處理保證産品無劃傷。
設備參數
設備外形尺寸 |
約5.8*1.6*1.8M(長.寬.高) |
設備總功率 |
2.0KW |
工作電壓 |
380V.50HZ |
裝盒速度 |
40-60盒/分鍾(具體根據物料而定) |
紙盒規格 |
長100-200、寬30-80、高30-65(特殊尺寸可定制) |
紙盒紙質 |
350g以上(白卡) |
滿載電流 |
10A |
耗氣量 |
100-300L/min |
壓縮空氣 |
0.5-0.8Mpa |
總重量 |
約1200KG |
噪聲 |
≤70dB |
主要電氣和氣動元件配置表
序 号 |
設備名稱 |
規格型号 |
數量 |
技術參數和性能說明 |
制造廠商及産地 |
1 |
人機界面&觸摸屏 |
RT704 |
1台 |
彩色顯示 |
步科 |
2 |
可編程控制器(PLC) |
B1Z-60MT25-D24 |
1台 |
40點(24點輸入16點輸出) |
台灣永宏 |
3 |
通訊電纜 |
永宏3m |
1根 |
|
步科 |
4 |
變頻器 |
NZ100-0R75G-4 |
1台 |
|
上海衆辰 |
5 |
主電機 |
0.75KW-15S |
1台 |
主機動力 |
士元 |
6 |
光纖檢測開關 |
E3X-ZD11 |
2-3個 |
檢測物料 |
日本歐姆龍 |
7 |
光電開關 |
E3Z-D61 |
1隻 |
檢測紙盒 |
日本歐姆龍 |
8 |
接近開關 |
E2B-M12KN05 |
3-6個 |
控制動作及輔助檢測 |
日本歐姆龍 |
9 |
直流繼電器 |
PYF08A |
2-5個 |
中間繼電器 |
日本歐姆龍 |
10 |
電磁離合器 |
DLM4-10(DC24V) |
1個 |
過載保護 |
上海 |
11 |
二位五通電磁閥 |
4V21008DC24V |
1-3個 |
氣缸控制 |
台灣亞德客 |
12 |
汽缸 |
TN系列 |
1-3個 |
執行動作 |
台灣雅德客 |
注:以上配置因設備升級或技術原因更換恕不另行通知
